시트벨트
차량에는 승객을 안전하게 구속하는 일차적인 수단으로 앞좌석 및 뒷좌석 시트벨트가 갖춰져 있습니다.
시트벨트는 승객을 차의 실내 공간에 유지시켜주고 정면/측면/후방 충돌 및 전복 사고 발생시 충격을 점차적으로 감소시켜 주는 데 도움을 줍니다.

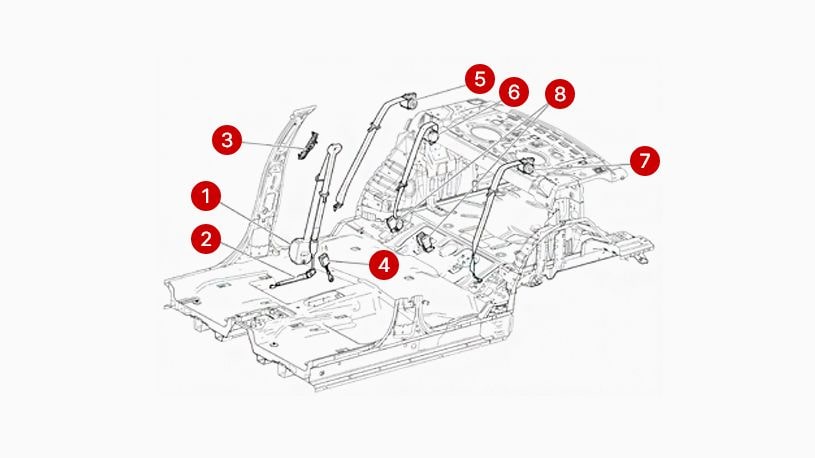

시트벨트 구성 부품도
경고:
시트벨트 프리텐셔너와 이의 배선 또는 관련 작업 시 에어백 시스템은 반드시 작동 중지 상태여야 한다.
정확한 절차를 지키지 못할 경우 에어백 구성 부품이 작동될 수 있으며 심각한 부상이 발생할 수 있다. 정확한 절차를 지키지 못할 경우 불필요하게 에어백 시스템을 수리하게 된다.

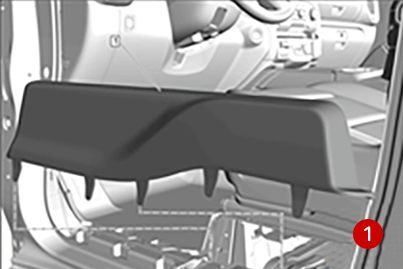

1. 시트벨트 어드저스터 트랙 피시니 커버1를 탈거한다.

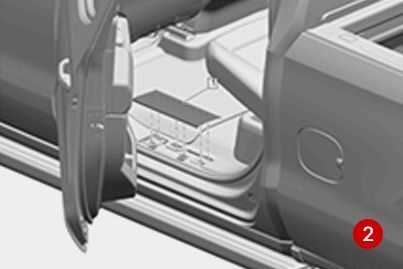

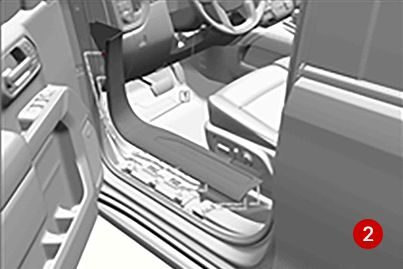

2. 프론트 사이드 도어 실 가니쉬 몰딩1을 탈거한다.

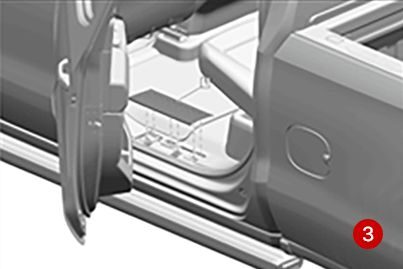

3. 리어 사이드 도어 실 가니쉬 몰딩1을 탈거한다.

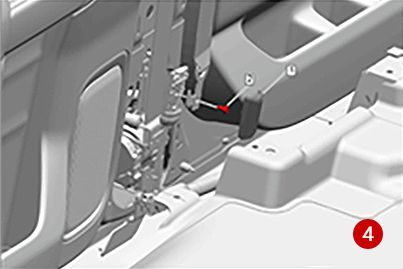

4. 프론트 시트벨트 앵커 텐셔너 커버1와 볼트2를 탈거한다.

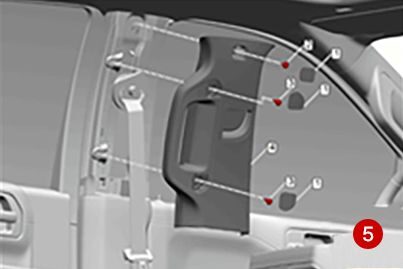

5. 센터 필러 어퍼 트림 볼트 캡1을 열고 볼트 2,3을 푼 후 어퍼 트림 패널4을 탈거한다.

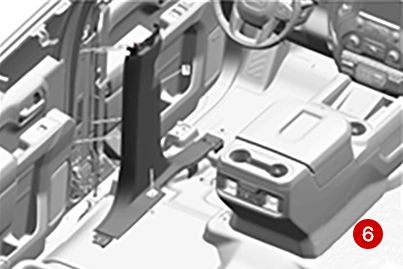

6. 센터 필러 로어 트림 패널1을 탈거한다.

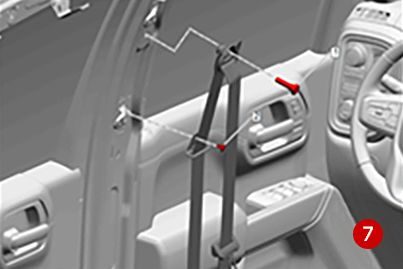

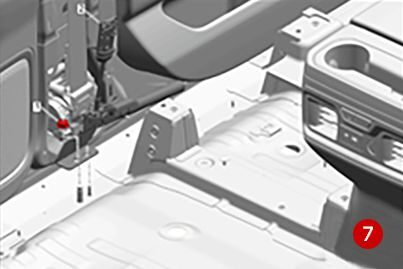

7. 프론트 시트벨트 리트렉터 D ring 볼트1와 리테이너2를 탈거한다.

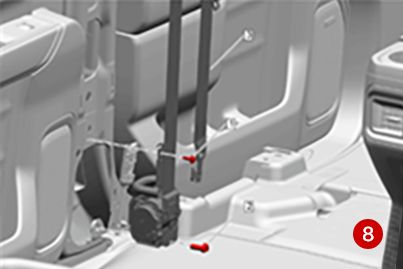

8. 배선 커넥터를 분리하고 어퍼 고정 볼트1와 로어 고정 볼트2를 풀고 시트벨트를 탈거한다.
9. 장착은 탈거의 역순이다.
경고:
시트벨트 텐셔너와 이의 배선 또는 관련 작업 시 에어백 시스템은 반드시 작동 중지 상태여야 한다. 정확한 절차를 지키지 못할 경우 에어백 구성 부품이 작동될 수 있으며 심각한 부상이 발생할 수 있다. 정확한 절차를 지키지 못할 경우 불필요하게 에어백 시스템을 수리하게 된다.
1. 시트벨트 어드저스터 트랙 피시니 커버1를 탈거한다.
2. 프론트 사이드 도어 실 가니쉬 몰딩1을 탈거한다.
3. 리어 사이드 도어 실 가니쉬 몰딩1을 탈거한다.
4. 프론트 시트벨트 앵커 텐셔너 커버1와 볼트2를 탈거한다.
5. 센터 필러 어퍼 트림 볼트 캡1을 열고 볼트 2,3을 푼 후 어퍼 트림 패널4을 탈거한다.
6. 센터 필러 로어 트림 패널1을 탈거한다.
7. 배선 커넥터를 분리하고 고정 너트1를 풀고 시트벨트 텐서너2를 탈거한다.

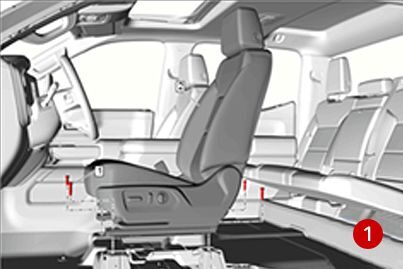

1. 프론트 시트를 탈거한다.

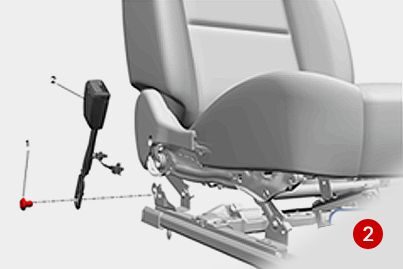

2. 버클에서 배선 커넥터를 분리 후 고정 볼트1을 풀고 시트 벨트 버클2를 탈거한다.
3. 장착은 탈거의 역순이다.

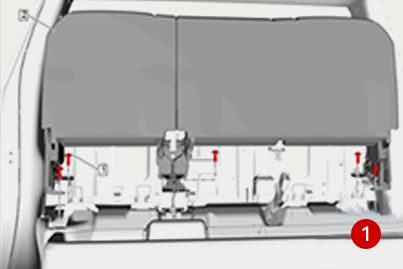

1. 리어 시트 쿠션을 탈거한다.
2. 리어 사이드 도어 실 가니쉬 몰딩1을 탈거한다.

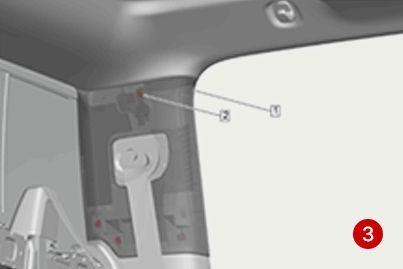

3. 쿼터 윈도우 트림 피니쉬 고정 볼트2를 풀고 리어 윈도우 가니쉬 몰딩1을 탈거한다.

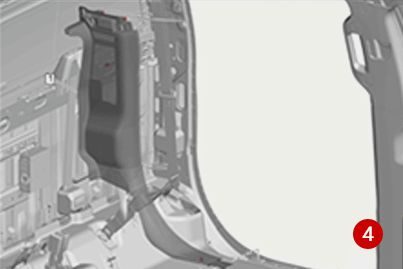

4. 바디 락 필러 가니쉬 몰딩1을 탈거한다.

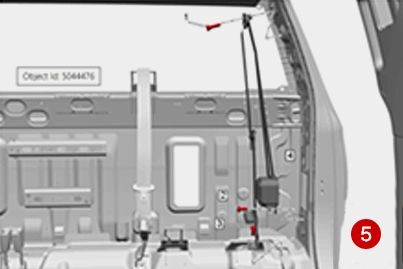

5. 시트벨트 가이드 볼트1와 리트렉터 볼트2, 앵커 플레이트 볼트3를 풀고 리어 시트벨트4를 탈거한다.
6. 장착은 탈거의 역순이다.

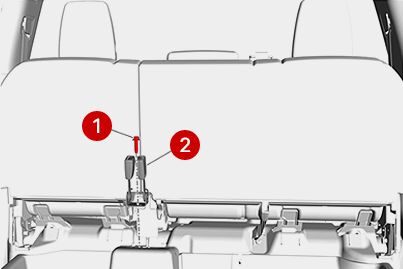

1. 리어 시트벨트 버클 볼트1를 풀고 리어 시트 버클2을 탈거한다.
2. 장착은 탈거의 역순이다.
